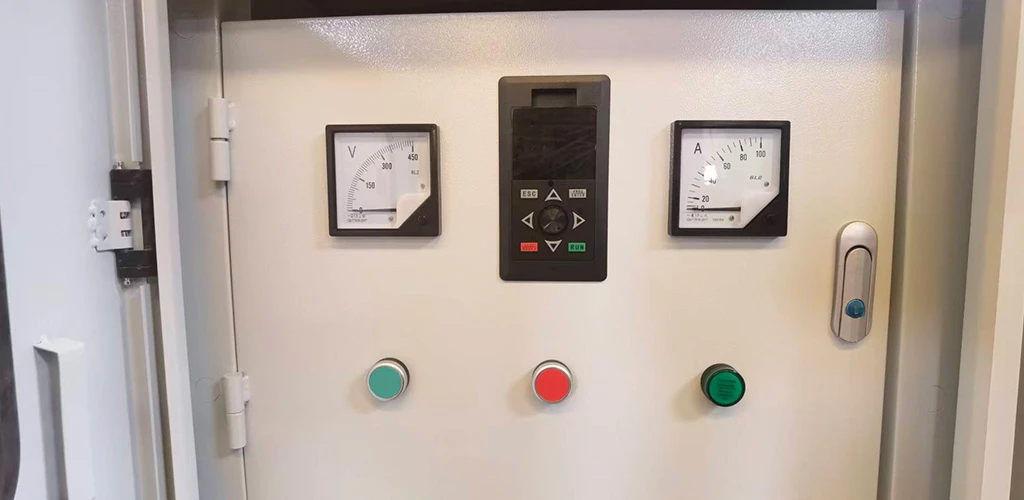

مشخصات زیر در پانل کنترل ادغام شده است که از طریق پنجره مشاهده تقویت شده با مهر و موم لاستیکی سنگین قابل مشاهده است:
1. پنل رابط محلی یکپارچه
صفحه کلید و نمایشگر دیجیتال: یک ماژول کنترل مرکزی VFD (ESC، RUN، STOP، کلیدهای جهت دار) برای پیکربندی پارامتر، تشخیص خطا، و تنظیمات فرکانس محلی (0-50/60 هرتز).
تله متری آنالوگ دوگانه: ابزارهای اختصاصی داده های آنالوگ را مستقل از نمایشگر دیجیتال ارائه می دهند:
ولت متر (0-450 ولت متناوب): نظارت بر ولتاژ فاز ورودی.
آمپرمتر (0-100 A AC): نظارت بر جریان بار موتور در زمان واقعی-.
کنترل های محلی استاندارد: دکمههای لمسی-مستحکم و صنعتی با برچسب چینی واضح برای راحتی اپراتور:
دکمه LED سبز:"دویدن" (运行指示)
دکمه LED قرمز:"ایست" (停止指示)
دکمه LED سبز:"گسل" (故障指示) * توجه: رنگ خطا از مشخصات مشتری پیروی می کند، اما منطق شناسایی سفر فوری را تضمین می کند.
2. ساخت و ساز صنعتی مقاوم
محفظه{0}} سنگین IP54: لیزر CNC دقیق-برش و فولاد جوش داده شده با پوشش پودری ضد خوردگی برای مقاومت در برابر رطوبت محیط، گرد و غبار سیلیس و لرزش مکانیکی.
ضربه-پنجره مشاهده مقاوم: دید واضح عیب یابی داخلی را بدون به خطر انداختن آب بندی یا یکپارچگی کابینت تضمین می کند.
کف-طراحی ایستاده: ردپای بزرگ برای پایداری در{0}}اتاقهای کنترل تونل با لرزش بالا.
QC فنی و فرآیند
برای اطمینان از حداکثر زمان کار در سیستمهای تهویه حیاتی، کابینتهای VFD 45 کیلوواتی ما تحت آزمایشهای دقیق قرار میگیرند:
منبع یابی مولفه: استفاده از اجزای{0} درجه بالا (ماژول VFD، کنتاکتورها، و ابزار دقیق) که پایداری و سازگاری طولانی مدت را تضمین می کند.
تست 24 ساعته پیری: هر واحد تکمیلشده، قبل از ارسال، برای تأیید مدیریت حرارتی و پایداری پارامتر، تحت یک آزمایش قدیمی-بار کامل قرار میگیرد.
قبل از-تست کارخانه: تست منطق توالی جامع، تست مقاومت عایق، و شبیه سازی سفر محافظ (به عنوان مثال اضافه بار موتور، جریان اضافه) الزامی است.
مزایای کلیدی برای پروژه های تونل
حفاظت از شروع و توقف نرم: جریان هجومی زیاد (6-7 I_n) را هنگام راه اندازی حذف می کند و از شبکه برق و اجزای مکانیکی فن محافظت می کند.
صرفه جویی در انرژی پویا: کاهش سرعت 20 درصدی می تواند از نظر تئوری مصرف برق را نزدیک به 50 درصد کاهش دهد (P \\propto N^3).
تجهیزات حفاظتی کامل الکتریکی: شامل اضافه ولتاژ، ولتاژ کم، جریان اضافه، اضافه بار موتور و حفاظت از اتصال کوتاه-.
راهنمای عملیات
تأیید قدرت: ولت متر آنالوگ را برای ولتاژ ورودی 380$\\text{V}$ ($+/-10\\%$) بررسی کنید. اطمینان حاصل کنید که همه چراغ های "عیب" و "در حال اجرا" خاموش هستند.
شروع کردن: را فشار دهید"دویدن" (运行指示)دکمه (سبز). VFD فن را آرام-راه اندازی می کند.
تنظیم: از فلش های صفحه کلید دیجیتال VFD برای تنظیم فرکانس خروجی و سرعت فن مورد نیاز استفاده کنید.
توقف: را فشار دهید"ایست" (停止指示)دکمه (قرمز) VFD به آرامی سرعت فن را کاهش می دهد.
بازنشانی خطا: در صورت بروز عیب،"گسل" (故障指示)(LED سبز، منطق-فعال) روشن می شود. با خیال راحت سرعت را کاهش دهید، تشخیص VFD را بررسی کنید و قبل از تنظیم مجدد، مشکل اساسی را حل کنید.
پشتیبانی فنی و سفارشی سازی
راهنمای نصب: مشاوره و راه اندازی شماتیک برق از راه دور.
ارتقاء اختیاری: گزینه های سفارشی سازی برای محفظه های استاندارد NEMA، یکپارچه سازی PLC (Modbus) یا کنترل فن برگشت پذیر.
