من به عنوان یک تامین کننده هوادار گریز از مرکز ، من شاهد دست اول برنامه های متنوع و نقش های مهم این طرفداران در صنایع مختلف بوده ام. طرفداران گریز از مرکز برای حرکت هوا ، تهویه و سیستم های اگزوز ضروری هستند و عملکرد آنها به طور قابل توجهی تحت تأثیر تنظیمات ورودی و خروجی است. در این پست وبلاگ ، من به پیکربندی های ورودی و خروجی متداول طرفداران گریز از مرکز می پردازم ، ویژگی ها ، مزایا و برنامه های معمولی آنها را روشن می کنم.
تنظیمات ورودی مشترک
تک ورودی (SI)
پیکربندی ورودی منفرد یکی از طرح های ساده ترین و پرکاربردترین است. در یک پنکه گریز از مرکز ورودی ، هوا از طریق یک دهانه منفرد در یک طرف پروانه وارد فن می شود. این طرح برای بسیاری از برنامه های تهویه عمومی و حمل و نقل هوا ساده ، هزینه و مناسب است.
پروانه در یک فن ورودی منفرد می چرخد و یک منطقه فشار کم در ورودی ایجاد می کند. سپس هوا به سمت فن کشیده می شود ، توسط تیغه های پروانه شتاب می یابد و با فشار بالاتر از طریق پریز تخلیه می شود. فن های ورودی تک معمولاً در سیستم های HVAC ، مجموعه های کوچک تهویه صنعتی و برنامه های گردش خون مسکونی مورد استفاده قرار می گیرند.
یکی از اصلی ترین مزایای طرفداران ورودی تک اندازه جمع و جور آنهاست. نصب آنها نسبتاً آسان است و با حداقل اصلاحات می توانند در سیستم های موجود ادغام شوند. با این حال ، ظرفیت حمل و نقل هوای آنها در مقایسه با برخی از تنظیمات دیگر محدود است ، زیرا آنها فقط از یک طرف هوا می کشند.
ورودی دوتایی (DI)
طرفداران گریز از مرکز دوتایی ، همانطور که از نام آن پیداست ، دارای دو ورودی است ، یکی در هر طرف پروانه. این طرح به فن اجازه می دهد تا از هر دو طرف به طور همزمان هوا بکشد ، به طور قابل توجهی ظرفیت انتقال هوا را در مقایسه با فن های ورودی منفرد افزایش دهد.
پروانه در یک فن ورودی دوتایی به منظور افزایش جریان هوا طراحی شده است. دو جریان هوا در داخل فن ترکیب شده و سپس از طریق خروجی تخلیه می شوند. فن های ورودی دوتایی معمولاً در سیستم های HVAC در مقیاس بزرگ ، فرآیندهای صنعتی که نیاز به حرکت هوا با حجم بالا دارند ، و در برنامه هایی که فضای محدود است اما جریان هوای زیاد ضروری است استفاده می شود.
مهمترین مزیت طرفداران دوتایی ظرفیت جریان بالای هوا است. آنها می توانند حجم زیادی از هوا را با مصرف انرژی نسبتاً کم جابجا کنند و باعث می شوند آنها برای کاربردهای زیاد تقاضا انرژی داشته باشند. با این حال ، آنها در مقایسه با فن های تک ورودی پیچیده تر و گران تر هستند.
تنظیمات خروجی مشترک
راه دور شعاعی
یک فن گریز از مرکز خروجی شعاعی هوا را در جهت عمود بر محور پروانه تخلیه می کند. هوا توسط تیغه های پروانه شتاب می یابد و سپس از فن در جهت شعاعی خارج می شود. فن های خروجی شعاعی معمولاً در برنامه هایی که هوا نیاز به کارگردانی افقی یا عمودی دارد ، مانند سیستم های مجرای استفاده می شود.

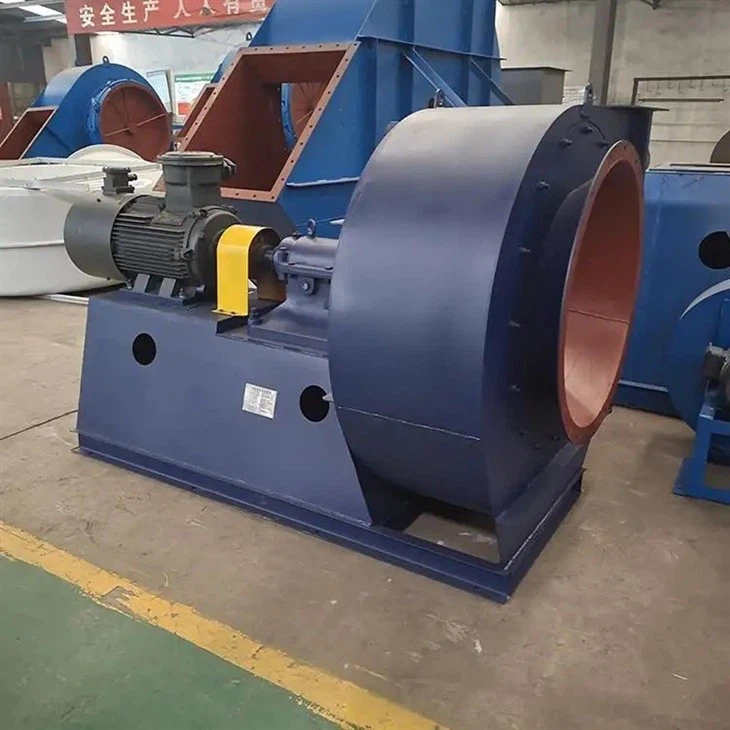

طراحی خروجی شعاعی خروجی فشار بالایی را فراهم می کند و آن را برای برنامه هایی که نیاز به غلبه بر مقاومت قابل توجهی دارند ، مانند اجرای مجرای طولانی یا سیستم هایی با خم های متعدد ، مناسب می کند. از طرفداران خروجی شعاعی اغلب در تهویه صنعتی ، سیستم های جمع آوری گرد و غبار و کاربردهای اگزوز دیگ بخار استفاده می شود. به عنوان مثال ، مافن اگزوز دیگ بخار صنعتیبا یک پریز شعاعی طراحی شده است تا بتواند گازهای اگزوز را از دیگهای صنعتی خارج کند.
خروجی مماس
در یک فن گریز از مرکز مماس مماس ، هوا به صورت مماس به پروانه تخلیه می شود. این طرح امکان جریان هوای ساده تری را فراهم می کند ، که می تواند در برنامه هایی که در آن به عملکرد کم صدا نیاز دارد ، مفید باشد. فن های خروجی مماس معمولاً در سیستم های HVAC ، دستگاه های پرده هوا و برخی از تجهیزات صنعتی مورد استفاده قرار می گیرند.
پیکربندی خروجی مماس ، خروجی فشار نسبتاً کم اما جریان هوای با حجم بالا را فراهم می کند. هوا در یک جریان باریک و متمرکز تخلیه می شود که می تواند برای کاربردهایی مانند هدایت هوا از طریق یک منطقه خاص یا از طریق مجرای باریک مفید باشد. مادیگ بخار اگزوز گرد و غبار فن صنعتی دمنده سانتریفیوژمی توان با یک خروجی مماس برای برنامه هایی که در آن جریان هوای متمرکز تر برای برداشتن گرد و غبار مورد نیاز است ، پیکربندی شود.
محوری - خروجی شعاعی
محوری - هواداران گریز از مرکز خروجی شعاعی ویژگی های جریان محوری و شعاعی را با هم ترکیب می کنند. هوا در ابتدا در یک جهت محوری وارد فن می شود و سپس با تخلیه ، جهت خود را به جهت شعاعی تغییر می دهد. این طرح ترکیبی تعادل بین خروجی فشار زیاد و جریان هوای زیاد با حجم دارد.
فن های خروجی محوری - شعاعی معمولاً در کاربردهایی مورد استفاده قرار می گیرند که هر دو حرکت هوا با فشار زیاد و با حجم زیاد مورد نیاز است ، مانند برخی از سیستم های تهویه صنعتی در مقیاس بزرگ و برج های خنک کننده نیروگاه. مافن گریز از مرکز مجرای برای انتقال فن هوا و گرد و غبارمی توان با یک خروجی محوری - شعاعی برای برآورده کردن نیازهای خاص انتقال هوا و از بین بردن گرد و غبار در سیستم های مجرای صنعتی طراحی کرد.
عوامل مؤثر در انتخاب پیکربندی
جریان هوا
حجم جریان مورد نیاز یک عامل مهم در تعیین تنظیمات ورودی و خروجی است. برای برنامه هایی که نیاز به حرکت هوا با حجم بالا دارند ، طرفداران ورودی دوتایی اغلب انتخاب ارجح هستند. از طرف دیگر ، اگر نیازهای جریان هوا نسبتاً کم باشد ، ممکن است یک فن ورودی واحد کافی باشد.
الزامات فشار
فشاری که فن برای ایجاد آن نیاز دارد ، مورد توجه مهم دیگری است. برنامه های کاربردی با مجرای مقاومت بالا یا سیستم هایی که نیاز به هوا دارند از طریق فیلترها یا موانع دیگر به طرفداران دارای فشار فشار زیاد مانند مواردی که دارای رسانه های شعاعی هستند ، نیاز دارند.
محدودیت های فضایی
فضای موجود برای نصب فن همچنین می تواند بر انتخاب پیکربندی تأثیر بگذارد. فن های دوتایی به طور کلی بزرگتر از فن های ورودی هستند ، بنابراین اگر فضا محدود باشد ، یک فن ورودی واحد ممکن است گزینه بهتری باشد. به طور مشابه ، چیدمان مجرای و فضای موجود برای تخلیه هوا می تواند مناسب ترین پیکربندی خروجی را تعیین کند.
ملاحظات سر و صدا
در برنامه هایی که سر و صدا نگرانی دارد ، مانند محیط های مسکونی یا اداری ، طرفداران دارای رسانه های مماس یا آنهایی که برای عملکرد کم صدا طراحی شده اند ترجیح داده می شوند. این تنظیمات می تواند یک محیط کار یا زندگی آرام تر و راحت تر را فراهم کند.
پایان
به طور خلاصه ، تنظیمات ورودی و خروجی طرفداران گریز از مرکز نقش مهمی در تعیین عملکرد ، کارآیی و مناسب بودن آنها برای برنامه های مختلف دارند. ما به عنوان یک تأمین کننده طرفدار گریز از مرکز ، ما اهمیت انتخاب پیکربندی مناسب را برای پاسخگویی به نیازهای خاص مشتریان می دانیم. این که آیا این یک فن ورودی واحد برای یک سیستم تهویه در مقیاس کوچک یا یک فن ورودی دوتایی برای یک برنامه صنعتی در مقیاس بزرگ است ، ما تخصص و دامنه محصول را برای ارائه راه حل بهینه داریم.
اگر برای یک فن گریز از مرکز در بازار هستید و در انتخاب پیکربندی ورودی و خروجی مناسب برای پروژه خود به کمک نیاز دارید ، لطفاً با ما تماس بگیرید. تیم متخصصان ما آماده هستند تا به شما در تصمیم گیری آگاهانه کمک کنند و اطمینان حاصل کنند که بهترین نتیجه را دریافت می کنید - عملکرد فن خود را انجام دهید.
منابع
- کتابچه راهنمای ASHRAE - سیستم ها و تجهیزات HVAC. انجمن گرمایش ، یخچال و هوا - مهندسان تهویه مطبوع.
- مهندسی فن ، چاپ هفتم. شرکت Buffalo Forge.
- تهویه صنعتی: کتابچه راهنمای عمل توصیه شده. کنفرانس متخصصان بهداشت صنعتی آمریکا.
